Centrales fotovoltáicas

Se denomina energía solar fotovoltaica a la obtención de energía eléctrica a través de paneles fotovoltaicos. Los paneles, módulos o colectores fotovoltaicos están formados por dispositivos semiconductores tipo diodo que, al recibir radiación solar, se excitan y provocan saltos electrónicos, generando una pequeña diferencia de potencial entre sus extremos. El acoplamiento en serie de varios de estos fotodiodos permite la obtención de voltajes mayores en configuraciones muy sencillas y aptas para alimentar pequeños dispositivos electrónicos. A mayor escala, la corriente eléctrica continua que proporcionan los paneles fotovoltaicos se puede transformar en corriente alterna e inyectar en la red eléctrica. En la actualidad (2008) el principal productor de energía solar fotovoltaica es Japón, seguido de Alemania que posee cerca de 5 millones de metros cuadrados de colectores que aportan un 0,03% de su producción energética total. La venta de paneles fotovoltaicos ha crecido en el mundo al ritmo anual del 20% en la década de los noventa. En la Unión Europea el crecimiento medio anual es del 30%, y Alemania tiene el 80% de la potencia instalada de la Unión.

Los principales problemas de este tipo de energía son: su elevado coste en comparación con los otros métodos, la necesidad de extensiones grandes de territorio que se sustraen de otros usos, la competencia del principal material con el que se construyen con otros usos (el silicio es el principal componente de los circuitos integrados), o su dependencia de las condiciones climatológicas. Además, si se convierte en una forma de generar electricidad usada de forma generalizada, se deberían considerar sus emisiones químicas a la atmósfera, de cadmio o selenio. Por su falta de constancia puedan ser convenientes sistemas de almacenamiento de energía para que la potencia generada en un momento determinado pueda usarse cuando se solicite su consumo. Se están estudiando sistemas como el almacenamiento cinético, bombeo de agua a presas elevadas, almacenamiento químico, entre otros, que a su vez tendrían un impacto medioambienta

Generación A Pequeña Escala

Grupo electrógeno

Un grupo electrógeno es una máquina que mueve un generador de energía eléctrica a través de un motor de combustión interna. Normalmente se utiliza cuando hay déficit en la generación de energía de algún lugar, o cuando hay un corte en el suministro eléctrico y es necesario mantener la actividad. Una de sus utilidades más comunes es en aquellos lugares donde no hay suministro a través de la red eléctrica, generalmente son zonas agrícolas con pocas infraestructuras o viviendas aisladas. Otro caso es en locales de pública concurrencia, hospitales, fábricas, etc., que, a falta de energía eléctrica de red, necesiten de otra fuente de energía alterna para abastecerse en caso de emergencia. Un grupo electrógeno consta de las siguientes partes:

* Motor de combustión interna. El motor que acciona el grupo electrógeno suele estar diseñado específicamente para ejecutar dicha labor. Su potencia depende de las características del generador. Pueden ser motores de gasolina o diésel.
* Sistema de refrigeración. El sistema de refrigeración del motor es problemático, por tratarse de un motor estático, y puede ser refrigerado por medio de agua, aceite o aire.
* Alternador. La energía eléctrica de salida se produce por medio de un alternador apantallado, protegido contra salpicaduras, autoexcitado, autorregulado y sin escobillas, acoplado con precisión al motor. El tamaño del alternador y sus prestaciones son muy variables en función de la cantidad de energía que tengan que generar.
* Depósito de combustible y bancada. El motor y el alternador están acoplados y montados sobre una bancada de acero. La bancada incluye un depósito de combustible con una capacidad mínima de funcionamiento a plena carga según las especificaciones técnicas que tenga el grupo en su autonomía.
* Sistema de control. Se puede instalar uno de los diferentes tipos de paneles y sistemas de control que existen para controlar el funcionamiento, salida del grupo y la protección contra posibles fallos en el funcionamiento.
* Interruptor automático de salida. Para proteger al alternador, llevan instalado un interruptor automático de salida adecuado para el modelo y régimen de salida del grupo electrógeno. Existen otros dispositivos que ayudan a controlar y mantener, de forma automática, el correcto funcionamiento del mismo.
* Regulación del motor. El regulador del motor es un dispositivo mecánico diseñado para mantener una velocidad constante del motor con relación a los requisitos de carga. La velocidad del motor está directamente relacionada con la frecuencia de salida del alternador, por lo que cualquier variación de la velocidad del motor afectará a la frecuencia de la potencia de salida.

Pila voltáica

Se denomina ordinariamente pila eléctrica a un dispositivo que genera energía eléctrica mediante un proceso químico transitorio, tras el cual cesa su actividad y han de renovarse sus elementos constituyentes, puesto que sus características resultan alteradas durante su funcionamiento. Se trata por ello de un generador primario. La electricidad producida resulta accesible mediante dos terminales que tiene la pila, llamados polos, electrodos o bornes. Uno de ellos es el polo positivo o ánodo y el otro es el polo negativo o cátodo. En español es habitual llamarla así, mientras que a las pilas recargables o acumuladores se les suele llamar baterías.

La primera pila eléctrica fue dada a conocer al mundo por Volta en 1800, mediante una carta que envió al presidente de la Royal Society londinense, por tanto las pilas datan de los primeros tiempos de la electricidad. Aunque la apariencia de una pila sea simple, la explicación de su funcionamiento dista de serlo y motivó una gran actividad científica en los siglos XIX y XX, así como diversas teorías. La demanda creciente que tiene este producto en el mercado sigue haciendo de él objeto de investigación intensa.

El funcionamiento de una pila se basa en el potencial de contacto entre dos sustancias, mediado por un electrolito. Cuando se necesita una corriente mayor que la que puede suministrar un elemento único, siendo su tensión en cambio la adecuada, se pueden añadir otros elementos en la conexión llamada en paralelo. La capacidad total de una pila se mide en amperios-hora (A•h); es el número máximo de amperios que el elemento puede suministrar en una hora. Es un valor que no suele conocerse, ya que no es muy claro dado que depende de la intensidad solicitada y la temperatura.

Un importante avance en la calidad de las pilas ha sido la pila denominada seca, al que pertenecen prácticamente todas las utilizadas hoy día (2008). Las pilas eléctricas, baterías y acumuladores se presentan en unas cuantas formas normalizadas en función de su forma, tensión y capacidad.

Los metales y productos químicos constituyentes de las pilas pueden resultar perjudiciales para el medio ambiente. Una vez que la envoltura metálica que recubre las pilas se daña, las sustancias químicas que contienen se ven liberadas al medio ambiente causando contaminación. Con mayor o menor grado, las sustancias son absorbidas por la tierra pudiéndose filtrar hacia los mantos acuíferos y de éstos pueden pasar directamente a los seres vivos, entrando con esto en la cadena alimenticia. Es muy importante no tirarlas a la basura (en algunos países está prohibido), sino llevarlas a centros de reciclado. En algunos países, la mayoría de los proveedores y tiendas especializadas también se hacen cargo de las pilas gastadas. Las pilas son residuos peligrosos por lo que, desde el momento en que se empiezan a reunir, deben ser manejadas por personal capacitado que siga las precauciones adecuadas empleando todos los procedimientos técnicos y legales para el manejo de dicho residuos.

Las pilas desechables suelen utilizarse en los aparatos eléctricos portátiles, como por ejemplo juguetes, linternas, relojes, teléfonos móviles, marcapasos, audífonos, calculadoras, ordenadores personales portátiles, reproductores de música, radio transistores, mando a distancia, etc. En todas estas aplicaciones se utilizan también cada vez más baterías recargables.
Véanse también: Almacenamiento de energía, Batería eléctrica, Condensador eléctrico, Supercondensador, Bobina y Central hidroeléctrica reversible.

Pilas de combustible

Una celda, célula o pila de combustible es un dispositivo electroquímico de generación de electricidad similar a una batería, que se diferencia de esta en estar diseñada para permitir el reabastecimiento continuo de los reactivos consumidos. Esto permite producir electricidad a partir de una fuente externa de combustible y de oxígeno, en contraposición a la capacidad limitada de almacenamiento de energía de una batería. Además, la composición química de los electrodos de una batería cambia según el estado de carga, mientras que en una celda de combustible los electrodos funcionan por la acción de catalizadores, por lo que son mucho más estables.

En las celdas de hidrógeno los reactivos usados son hidrógeno en el ánodo y oxígeno en el cátodo. Se puede obtener un suministro continuo de hidrógeno a partir de la electrólisis del agua, lo que requiere una fuente primaria de generación de electricidad, o a partir de reacciones catalíticas que desprenden hidrógeno a partir de hidrocarburos. El hidrógeno puede almacenarse, lo que permitiría el uso de fuentes discontinuas de energía como la solar y la eólica. Sin embargo, el hidrógeno gaseoso (H2) es altamente inflamable y explosivo, por lo que se están desarrollando métodos de almacenamiento en matrices porosas de diversos materiales.

Generador termoeléctrico de radioisótopos

Un generador termoeléctrico de radioisótopos es un generador eléctrico simple que obtiene su energía de la liberada por la desintegración radiactiva de determinados elementos. En este dispositivo, el calor liberado por la desintegración de un material radiactivo se convierte en electricidad directamente gracias al uso de una serie de termopares, que convierten el calor en electricidad gracias al efecto Seebeck en la llamada unidad de calor de radioisótopos (o RHU en inglés). Los RTG se pueden considerar un tipo de batería y se han usado en satélites, sondas espaciales no tripuladas e instalaciones remotas que no disponen de otro tipo de fuente eléctrica o de calor. Los RTG son los dispositivos más adecuados en situaciones donde no haya presencia humana y se necesiten potencias de varios centenares de vatios durante largos períodos, situaciones en las que los generadores convencionales como las pilas de combustible o las baterías no son viables económicamente y donde la falta de luz impide usar células fotovoltaicas.

SUMINISTRO ELÉCTRICO

Se denomina suministro eléctrico al conjunto de etapas que son necesarias para que la energía eléctrica llegue al consumidor final. Como la energía eléctrica es difícil de almacenar, este sistema tiene la particularidad de generar y distribuir la energía conforme ésta es consumida. Por otra parte, debido a la importancia de la energía eléctrica, el suministro es vital para el desarrollo de los países y de interés para los gobiernos nacionales, por lo que estos cuentan con instituciones especializadas en el seguimiento de las tres etapas fundamentales: generación, transmisión y distribución.

Transporte de energía eléctrica

La red de transporte es la parte del sistema constituida por los elementos necesarios para llevar hasta los puntos de consumo y a través de grandes distancias la energía generada en las centrales eléctricas. Para ello, los volúmenes de energía eléctrica producidos deben ser transformados, elevándose su nivel de tensión. Esto se hace considerando que para un determinado nivel de potencia a transmitir, al elevar el voltaje se reduce la intensidad de corriente eléctrica que circulará, reduciéndose las pérdidas por efecto Joule. Con este fin se emplean subestaciones elevadoras con equipos eléctricos denominados transformadores. De esta manera, una red de transmisión opera usualmente con voltajes del orden de 220 kV y superiores, denominados alta tensión, de 440 kV.

Parte fundamental de la red son las líneas de transporte. Una línea de transporte de energía eléctrica o línea de alta tensión es el medio físico mediante el que se realiza la transmisión de la energía a grandes distancias. Está constituida tanto por el elemento conductor, usualmente cables de cobre o aluminio, como por sus elementos de soporte, las torres de alta tensión. Los cables de alta tensión están sujetos a tracciones causadas por la combinación de agentes como el viento, la temperatura del conductor, la temperatura del aire, etc. El voltaje y la capacidad de la línea de transmisión afectan el tamaño de estas estructuras principales. Las torres pueden ser postes simples de madera para las líneas de transmisión pequeñas hasta 46 kV. Se emplean estructuras de postes de madera en forma de H, para las líneas de 69 a 231 kV. Se utilizan estructuras de acero independientes, de circuito simple, para las líneas de 161 kV o más. Es posible tener líneas de transmisión de hasta 1.000 kV.

El impacto ambiental potencial de las líneas de transmisión incluye la red de transporte, el derecho de vía, las playas de distribución, las subestaciones y los caminos de acceso o mantenimiento. Las estructuras principales de la línea de transmisión son la línea misma, los conductores, las torres y los soportes. Los impactos ambientales negativos de las líneas de transmisión son causados por la construcción, operación y mantenimiento de las mismas. Al colocar líneas a baja altura o ubicarlas próximas a áreas con actividades humanas —como carreteras o edificios— se incrementa el riesgo de electrocución. Normalmente, las normas técnicas reducen este peligro. Las torres y las líneas de transmisión pueden interrumpir la trayectoria de vuelo de los aviones cerca de los aeropuertos y poner en peligro las naves que vuelan muy bajo, especialmente, las que se emplean para actividades agrícolas.

Distribuciones de energía eléctrica

La red de distribución es un componente del sistema de suministro, siendo responsabilidad de las compañías distribuidoras. La distribución de la energía eléctrica desde las subestaciones de transformación de la red de transporte se realiza en dos etapas.

La primera está constituida por la red de reparto, que, partiendo de las subestaciones de transformación, reparte la energía, normalmente mediante anillos que rodean los grandes centros de consumo, hasta llegar a las estaciones transformadoras de distribución. Las tensiones utilizadas están comprendidas entre 25 y 132 kV. Intercaladas en estos anillos están las estaciones transformadoras de distribución, encargadas de reducir la tensión desde el nivel de reparto al de distribución en media tensión.

La segunda etapa la constituye la red de distribución propiamente dicha, con tensiones de funcionamiento de 3 a 30 kV y con una disposición en red radial. Esta red cubre la superficie de los grandes centros de consumo (población, gran industria, etc.), uniendo las estaciones transformadoras de distribución con los centros de transformación, que son la última etapa del suministro en media tensión, ya que las tensiones a la salida de estos centros es de baja tensión (125/220 o 220/380 ).

Las líneas que forman la red de distribución se operan de forma radial, sin que formen mallas. Cuando existe una avería, un dispositivo de protección situado al principio de cada red lo detecta y abre el interruptor que alimenta esta red. La localización de averías se hace por el método de "prueba y error", dividiendo la red que tiene la avería en mitades y suministrando energía a una de ellas; a medida que se acota la zona con avería, se devuelve el suministro al resto de la red. Esto ocasiona que en el transcurso de la localización se puedan producir varias interrupciones a un mismo usuario de la red.

La topología de una red de distribución se refiere al esquema o arreglo de la distribución, esto es la forma en que se distribuye la energía por medio de la disposición de los segmentos de los circuitos de distribución. Esta topología puede tener las siguientes configuraciones:

* Red radial o red en antena: resaltan su simplicidad y la facilidad que presenta para ser equipada de protecciones selectivas. Como desventaja tiene su falta de garantía de servicio.
* Red en bucle abierto: tiene todas las ventajas de la distribución en redes radiales y además la posibilidad de alimentar alternativamente de una fuente u otra.
* Red en anillo o en bucle cerrado: se caracteriza por tener dos de sus extremos alimentados, quedando estos puntos intercalados en el anillo o bucle. Como ventaja fundamental se puede citar su seguridad de servicio y facilidad de mantenimiento, si bien presenta el inconveniente de una mayor complejidad y sistemas de protección más complicados.

Como sistemas de protección se utilizan conductores aislados, fusibles, seccionadores en carga, seccionalizadores, órganos de corte de red, reconectadores, interruptores, pararrayos antena, pararrayos autoválvulas y protecciones secundarias asociadas a transformadores de medida, como son relés de protección.

MEDICIONES ELECTRICAS

Unidades electricas

Culombio (C, unidad de carga eléctrica)

Conexión de un amperímetro en un circuito.

La introducción de las magnitudes eléctricas requiere añadir una nueva unidad fundamental a la física: la de carga eléctrica. Esta unidad, que no puede derivarse de las unidades de la mecánica, fue originalmente denominada Coulomb (término castellanizado a culombio, cuyo símbolo es C) en honor a Charles-Augustin de Coulomb, primero que midió directamente la fuerza entre cargas eléctricas. Debido a la gran dificultad de medir directamente las cargas eléctricas con precisión, se ha tomado como unidad básica la unidad de corriente eléctrica, que en el Sistema Internacional de Unidades es el amperio. La unidad de carga resulta entonces una unidad derivada, que se define como la cantidad de carga eléctrica que fluye durante 1 segundo a través de la sección de un conductor que transporta una intensidad constante de corriente eléctrica de 1 amperio:

C = A \cdot s

Voltio (V, unidad de potencial eléctrico y fuerza electromotriz)

El voltio se define como la diferencia de potencial a lo largo de un conductor cuando una corriente con una intensidad de un amperio utiliza un vatio de potencia:

V=\frac{J}{C}=\dfrac{\mbox{m}^2 \cdot \mbox{kg}}{\mbox{s}^3 \cdot \mbox{A}}

Ohmio (Ω, unidad de resistencia eléctrica)

Un ohmio es la resistencia eléctrica que existe entre dos puntos de un conductor cuando una diferencia de potencial constante de 1 voltio aplicada entre estos dos puntos produce, en dicho conductor, una corriente de intensidad 1 amperio, cuando no haya fuerza electromotriz en el conductor:

\Omega = \dfrac{\mbox{V}}{\mbox{A}} = \dfrac{\mbox{m}^2 \cdot \mbox{kg}}{\mbox{s}^{3} \cdot \mbox{A}^2}

Condensador ideal cuya capacidad se expresa en faradios.

Siemens (S, unidad de conductancia eléctrica)

Un siemens es la conductancia eléctrica que existe entre dos puntos de un conductor que tiene un ohmio de resistencia:

S=\frac{1}{\Omega}

Faradio (F, unidad de capacidad eléctrica)

Un faradio es la capacidad de un capacitor entre cuyas armaduras aparece una diferencia de potencial eléctrico de 1 voltio cuando está cargado de una cantidad de electricidad igual a un culombio:[42]

\mbox{F} = \,\mathrm \frac{A \cdot s}{V} = \dfrac{\mbox{C}}{\mbox{V}} = \dfrac{\mbox{C}^2}{\mbox{J}} = \dfrac{\mbox{C}^2}{\mbox{N} \cdot \mbox{m}} = \dfrac{\mbox{s}^2 \cdot \mbox{C}^2}{\mbox{m}^{2} \cdot \mbox{kg}} = \dfrac{\mbox{s}^4 \cdot \mbox{A}^2}{\mbox{m}^{2} \cdot \mbox{kg}}

Tesla (T, unidad de densidad de flujo magnético e inductividad magnética)

Un tesla es una inducción magnética uniforme que, repartida normalmente sobre una superficie de un metro cuadrado, produce a través de esta superficie un flujo magnético total de un weber:

T=\frac{Wb}{m^2}=\frac{V \cdot s}{m^2}=\frac{kg}{s^2 \cdot A}

Weber (Wb, unidad de flujo magnético)

Un weber es el flujo magnético que, al atravesar un circuito de una sola espira, produce en la misma una fuerza electromotriz de 1 voltio si se anula dicho flujo en 1 segundo por decrecimiento uniforme:

Wb=V \cdot s=T \cdot m^2=\frac{m^2 \cdot kg}{s^2 \cdot A}

Henrio (H, unidad de inductancia)

Un henrio es la inductancia de un circuito en el que una corriente que varía a razón de un amperio por segundo da como resultado una fuerza electromotriz autoinducida de un voltio:

H=\frac{V \cdot s}{A}=\frac{ m^2 \cdot kg }{s^2 \cdot A^2}

Instrumentos de medida

Se denominan instrumentos de medidas de electricidad a todos los dispositivos que se utilizan para medir las magnitudes eléctricas y asegurar así el buen funcionamiento de las instalaciones y máquinas eléctricas. La mayoría son aparatos portátiles de mano y se utilizan para el montaje; hay otros instrumentos que son conversores de medida y otros métodos de ayuda a la medición, el análisis y la revisión. La obtención de datos cobra cada vez más importancia en el ámbito industrial, profesional y privado. Se demandan, sobre todo, instrumentos de medida prácticos, que operen de un modo rápido y preciso y que ofrezcan resultados durante la medición.
Principio de funcionamiento de un galvanómetro.

Existen muchos tipos de instrumentos diferentes siendo los más destacados los amperímetros, voltímetros, óhmetros, multímetros y osciloscopios.

Galvanómetro

Los galvanómetros son aparatos que se emplean para indicar el paso de corriente eléctrica por un circuito y para la medida precisa de su intensidad. Suelen estar basados en los efectos magnéticos o térmicos causados por el paso de la corriente.

En un galvanómetro de imán móvil la aguja indicadora está asociada a un imán que se encuentra situado en el interior de una bobina por la que circula la corriente que tratamos de medir y que crea un campo magnético que, dependiendo del sentido de la misma, produce una atracción o repulsión del imán proporcional a la intensidad de dicha corriente.

En el caso de los galvanómetros térmicos, lo que se pone de manifiesto es el alargamiento producido al calentarse, por el Efecto Joule, al paso de la corriente, un hilo muy fino arrollado a un cilindro solidario con la aguja indicadora.

Amperímetro

Un amperímetro es un instrumento que sirve para medir la intensidad de corriente que está circulando por un circuito eléctrico. En su diseño original los amperímetros están constituidos, en esencia, por un galvanómetro cuya escala ha sido graduada en amperios. En la actualidad, los amperímetros utilizan un conversor analógico/digital para la medida de la caída de tensión sobre un resistor por el que circula la corriente a medir. La lectura del conversor es leída por un microprocesador que realiza los cálculos para presentar en un display numérico el valor de la corriente circulante.

Para efectuar la medida de la intensidad de la corriente circulante el amperímetro ha de colocarse en serie, para que sea atravesado por dicha corriente. Esto lleva a que el amperímetro debe poseer una resistencia interna lo más pequeña posible, a fin de que no produzca una caída de tensión apreciable. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, están dotados de bobinas de hilo grueso y con pocas espiras.

Voltímetro

Un voltímetro es un instrumento que sirve para medir la diferencia de potencial o voltaje entre dos puntos de un circuito eléctrico cerrado pero a la vez abierto en los polos. Los voltímetros se clasifican por su funcionamiento mecánico, siendo en todos los casos el mismo instrumento:

* Voltímetros electromecánicos: en esencia, están constituidos por un galvanómetro cuya escala ha sido graduada en voltios. Existen modelos que separan las corrientes continua y alterna de la señal, pudiendo medirlas independientemente.
* Voltímetros electrónicos: añaden un amplificador para proporcionar mayor impedancia de entrada y mayor sensibilidad.
* Voltímetros vectoriales: se utilizan con señales de microondas. Además del módulo de la tensión dan una indicación de su fase.
* Voltímetros digitales: dan una indicación numérica de la tensión, normalmente en una pantalla tipo LCD. Suelen tener prestaciones adicionales como memoria, detección de valor de pico, verdadero valor eficaz (RMS), selección automática de rango y otras funcionalidades.

Para efectuar la medida de la diferencia de potencial el voltímetro ha de colocarse en paralelo, esto es, en derivación sobre los puntos entre los que se trata de efectuar la medida. Para ello, en el caso de instrumentos basados en los efectos electromagnéticos de la corriente eléctrica, están dotados de bobinas de hilo muy fino y con muchas espiras, con lo que con poca intensidad de corriente a través del aparato se consigue la fuerza necesaria para el desplazamiento de la aguja indicadora.

Óhmetro

Un óhmetro u ohmímetro es un instrumento para medir la resistencia eléctrica. El diseño de un óhmetro se compone de una pequeña batería para aplicar un voltaje a la resistencia bajo medida, para luego mediante un galvanómetro medir la corriente que circula a través de la resistencia. La escala del galvanómetro está calibrada directamente en ohmios, ya que en aplicación de la ley de Ohm, al ser el voltaje de la batería fijo, la intensidad circulante a través del galvanómetro sólo va a depender del valor de la resistencia bajo medida, esto es, a menor resistencia mayor intensidad de corriente y viceversa.

Existen también otros tipos de óhmetros más exactos y sofisticados, en los que la batería ha sido sustituida por un circuito que genera una corriente de intensidad constante I, la cual se hace circular a través de la resistencia R bajo prueba. Un óhmetro de precisión tiene cuatro terminales, denominados contactos Kelvin. Dos terminales llevan la corriente constante desde el medidor a la resistencia, mientras que los otros dos permiten la medida del voltaje directamente entre terminales de la misma, con lo que la caída de tensión en los conductores que aplican dicha corriente constante a la resistencia bajo prueba no afecta a la exactitud de la medida.

Multímetro

Un multímetro, llamado también polímetro o tester, es un instrumento que ofrece la posibilidad de medir distintas magnitudes en el mismo aparato. Las más comunes son las de voltímetro, amperímetro y óhmetro. Es utilizado frecuentemente por el personal técnico en toda la gama de electrónica y electricidad. Existen distintos modelos que incorporan además de las tres funciones básicas antes citadas otras mediciones importantes, tales como medida de inductancias y capacitancias; comprobador de diodos y transistores; o escalas y zócalos para la medida de temperatura mediante termopares normalizados.

También hay multímetros con funciones avanzadas que permiten: generar y detectar la frecuencia intermedia de un aparato, así como un circuito amplificador con altavoz para ayudar en la sintonía de circuitos de estos aparatos; el seguimiento de la señal a través de todas las etapas del receptor bajo prueba; realizar la función de osciloscopio por encima del millón de muestras por segundo en velocidad de barrido, y muy alta resolución; sincronizarse con otros instrumentos de medida, incluso con otros multímetros, para hacer medidas de potencia puntual (potencia = voltaje * intensidad); utilizarse como aparato telefónico, para poder conectarse a una línea telefónica bajo prueba, mientras se efectúan medidas por la misma o por otra adyacente; realizar comprobaciones de circuitos de electrónica del automóvil y grabación de ráfagas de alto o bajo voltaje.

Este instrumento de medida por su precio y su exactitud sigue siendo el preferido del aficionado o profesional en electricidad y electrónica. Hay dos tipos de multímetros: analógicos y digitales.

Osciloscopio

Se denomina osciloscopio a un instrumento de medición electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo, que permite visualizar fenómenos transitorios así como formas de ondas en circuitos eléctricos y electrónicos y mediante su análisis se puede diagnosticar con facilidad cuáles son los problemas del funcionamiento de un determinado circuito. Es uno de los instrumentos de medida y verificación eléctrica más versátiles que existen y se utiliza en una gran cantidad de aplicaciones técnicas. Un osciloscopio puede medir un gran número de fenómenos, si va provisto del transductor adecuado.

El osciloscopio presenta los valores de las señales eléctricas en forma de coordenadas en una pantalla, en la que normalmente el eje X (horizontal) representa tiempos y el eje Y (vertical) representa tensiones. La imagen así obtenida se denomina oscilograma. Suelen incluir otra entrada, llamada "eje Z" que controla la luminosidad del haz, permitiendo resaltar o apagar algunos segmentos de la traza. El funcionamiento del osciloscopio está basado en la posibilidad de desviar un haz de electrones por medio de la creación de campos eléctricos y magnéticos. Las dimensiones de la pantalla del TRC están actualmente normalizadas en la mayoría de instrumentos, a 10 cm en el eje horizontal (X) por 8 cm en el eje vertical (Y).

El osciloscopio se fabrica bajo muchas formas distintas, no sólo en cuanto al aspecto puramente físico sino en cuanto a sus características internas y por tanto a sus prestaciones y posibilidades de aplicación de las mismas. Existen dos tipos de osciloscopios: analógicos y digitales. Los analógicos trabajan con variables continuas mientras que los digitales lo hacen con variables discretas. Ambos tipos tienen sus ventajas e inconvenientes. Los analógicos son preferibles cuando es prioritario visualizar variaciones rápidas de la señal de entrada en tiempo real. Los osciloscopios digitales se utilizan cuando se desea visualizar y estudiar eventos no repetitivos, como picos de tensión que se producen aleatoriamente.

Analizador de espectro

Un analizador de espectro es un equipo de medición electrónica que permite visualizar en una pantalla las componentes espectrales de las señales presentes en la entrada, pudiendo ser éstas cualquier tipo de ondas eléctricas, acústicas u ópticas.

En el eje de ordenadas suele presentarse en una escala logarítmica el nivel en dB del contenido espectral de la señal. En el eje de abscisas se representa la frecuencia, en una escala que es función de la separación temporal y el número de muestras capturadas. Se denomina frecuencia central del analizador a la que corresponde con la frecuencia en el punto medio de la pantalla. A menudo se mide con ellos el espectro de la potencia eléctrica.

En la actualidad está siendo reemplazado por el analizador vectorial de señales.

Potencia eléctrica

Se denomina potencia eléctrica (P) a la energía eléctrica consumida por unidad de tiempo. En el Sistema Internacional de Unidades se mide en vatios (W), unidad equivalente a julios por segundo (J/s).

La energía consumida por un dispositivo eléctrico se mide en vatios-hora (Wh), o en kilowatios-hora (kWh). Normalmente las empresas que suministran energía eléctrica a la industria y los hogares, en lugar de facturar el consumo en vatios-hora, lo hacen en kilovatios-hora (kWh). La potencia en vatios (W) o kilovatios (kW) de todos los aparatos eléctricos debe figurar junto con la tensión de alimentación en una placa metálica ubicada, generalmente, en la parte trasera de dichos equipos. En los motores, esa placa se halla colocada en uno de sus costados y en el caso de las bombillas de alumbrado el dato viene impreso en el cristal o en su base.

Cuando se trata de corriente continua (DC) la potencia eléctrica desarrollada en un cierto instante por un dispositivo de dos terminales es el producto de la diferencia de potencial entre dichos terminales y la intensidad de corriente que pasa a través del dispositivo. Esto es: P = V\cdot I\,

Cuando el dispositivo es una resistencia de valor R o se puede calcular la resistencia equivalente del dispositivo, a partir de ella la potencia también puede calcularse como P = R\cdot I^2 = {V^2 \over R}

Potencia de cargas reactivas

Para calcular la potencia de algunos tipos de equipos que trabajan con corriente alterna, es necesario tener en cuenta también el valor del factor de potencia o coseno de phi (cosφ) que poseen. En ese caso se encuentran los equipos que trabajan con carga reactiva o inductiva, es decir, aquellos aparatos que para funcionar utilizan una o más bobinas o enrollado de alambre de cobre, como ocurre, por ejemplo, con los motores eléctricos, o también con los aparatos de aire acondicionado o los tubos fluorescentes.

Las cargas reactivas o inductivas, que poseen los motores eléctricos, tienen un factor de potencia menor que “1” (generalmente su valor varía entre 0,85 y 0,98), por lo cual la eficiencia de trabajo del equipo en cuestión y de la red de suministro eléctrico disminuye cuando el factor se aleja mucho de la unidad, traduciéndose en un mayor gasto de energía y en un mayor desembolso económico.

Potencia activa

Es la potencia que representa la capacidad de un circuito para realizar un proceso de transformación de la energía eléctrica en trabajo. Los diferentes dispositivos eléctricos existentes convierten la energía eléctrica en otras formas de energía tales como: mecánica, lumínica, térmica, química, etc. Esta potencia es, por lo tanto, la realmente consumida por los circuitos. Cuando se habla de demanda eléctrica, es esta potencia la que se utiliza para determinar dicha demanda.

De acuerdo con su expresión, la ley de Ohm y el triángulo de impedancias:

P = I \cdot V \cdot \cos \phi = I \cdot Z \cdot I \cos \phi = I^2\cdot Z \cdot \cos \phi = I^2\cdot R

Resultado que indica que la potencia activa es debida a los elementos resistivos.

ELEMENTOS DE SEGURIDAD

Las instalaciones eléctricas disponen de varios elementos de seguridad para disminuir el riesgo de accidentes, como los causados por cortocircuitos, sobrecargas o contacto de personas o animales con elementos en tensión.

Un cortocircuito ocurre cuando falla un aparato o línea eléctrica por el que circula corriente, y esta pasa directamente:

* del conductor activo o fase al neutro o tierra
* entre dos fases en el caso de sistemas polifásicos en corriente alterna
* entre polos opuestos en el caso de corriente continua.

El cortocircuito se produce normalmente por fallos en el aislante de los conductores, cuando estos quedan sumergidos en un medio conductor como el agua o por contacto accidental entre conductores aéreos por fuertes vientos o rotura de los apoyos. Debido a que un cortocircuito puede causar daños importantes en las instalaciones eléctricas e incendios en edificios, las instalaciones están normalmente dotadas de fusibles, interruptores magnetotérmicos o diferenciales y tomas de tierra, a fin de proteger a las personas y las cosas.
Fusible industrial de 200 amperios.

* Fusible: es un dispositivo, constituido por un filamento o lámina de un metal o aleación de bajo punto de fusión, que se intercala en un punto determinado de una instalación eléctrica para que se funda, por efecto Joule, cuando la intensidad de corriente supere, por un cortocircuito o por un exceso de carga, un determinado valor que pudiera hacer peligrar la integridad de los conductores de la instalación con el consiguiente riesgo de incendio o destrucción de otros elementos.

* Interruptor magnetotérmico: también denominado disyuntor termomagnético, es un dispositivo utilizado para la protección de los circuitos eléctricos, contra cortocircuitos y sobrecargas, en sustitución de los fusibles. Tienen la ventaja frente a los fusibles de que no hay que reponerlos. Cuando desconectan el circuito debido a una sobrecarga o un cortocircuito, se rearman de nuevo y siguen funcionando. Su funcionamiento se basa en dos de los efectos producidos por la circulación de corriente eléctrica en un circuito: el magnético y el térmico (efecto Joule). El dispositivo consta, por tanto, de dos partes, un electroimán y una lámina bimetálica, conectadas en serie y por las que circula la corriente que va hacia la carga.

* Interruptor diferencial: también llamado disyuntor por corriente diferencial o residual, es un dispositivo electromecánico que se coloca en las instalaciones eléctricas con el fin de proteger a las personas de las derivaciones causadas por faltas de aislamiento entre los conductores activos y tierra o masa de los aparatos. En esencia, el interruptor diferencial consta de dos bobinas, colocadas en serie con los conductores de alimentación de corriente y que producen campos magnéticos opuestos y un núcleo o armadura que mediante un dispositivo mecánico adecuado puede accionar unos contactos. El interruptor corta la corriente eléctrica cuando existe una derivación de corriente a tierra, que si pasa por un cuerpo humano puede tener consecuencias fatales.

Instalación domiciliaria de toma a tierra mediante pica de cobre.

* Toma de tierra: también denominado hilo de tierra o simplemente tierra, se emplea en las instalaciones eléctricas para evitar el paso de corriente al usuario por un fallo del aislamiento de los conductores activos. La toma a tierra es un camino de poca resistencia a cualquier corriente de fuga para que cierre el circuito "a tierra" en lugar de pasar a través del usuario. Consiste en una pieza metálica enterrada en una mezcla especial de sales y conectada a la instalación eléctrica a través de un cable. En todas las instalaciones interiores según el reglamento, el cable de tierra se identifica por ser su aislante de color verde y amarillo.

APLICACIONES DE LA ELCTRICIDAD

Máquinas electricas

En 1831 el físico y químico inglés Michael Faraday, que fue discípulo del químico Humphry Davy, descubrió la inducción electromagnética. El conocimiento de este fenómeno ha permitido obtener energía eléctrica a partir de energía mecánica, lo que ha sido un elemento clave en el desarrollo de la tecnología. El proceso se realiza mediante aparatos denominados dinamos y generadores. En 1870 el belga Zénobe Gramme perfeccionó los inventos de dinamos que existían y reinventó los primeros generadores comerciales a gran escala, que empezaron a funcionar en París en torno a 1870. Su diseño se conoce como la dinamo de Gramme.

También se aplica la inducción electromagnética para la construcción de motores movidos por energía eléctrica, que permiten el funcionamiento de innumerables dispositivos.

Generador electrico

Nikola Tesla, un inventor serbio-americano, descubrió el principio del campo magnético rotatorio en 1882, el cual es la base de la maquinaria de corriente alterna. También descubrió el sistema de motores y generadores de corriente alterna polifásica que da energía a la sociedad moderna. El generador eléctrico rotativo está destinado a producir fuerzas electromotrices que sean funciones sinusoidales del tiempo. Los alternadores monofásicos producen una sola fuerza electromotriz, los trifásicos producen tres y, en general, los de n fases producen n fuerzas electromotrices. El alternador es una máquina destinada a transformar la energía mecánica en eléctrica, generando, mediante fenómenos de inducción electromagnética, una corriente alterna. Los alternadores están fundados en el principio de que, en un conductor sometido a un campo magnético variable, se crea una tensión eléctrica inducida cuya polaridad depende del sentido del campo y su valor del flujo que lo atraviesa.

Un alternador consta de dos partes fundamentales: un inductor que crea un campo magnético, y un inducido que es atravesado por las líneas de fuerza de dicho campo magnético. El tamaño de los alternadores es muy variable, desde los de tamaño enorme que hay en las centrales termoeléctricas, los medianos que están situados en las aerogeneradores o los pequeños alternadores que llevan instalados los automóviles y demás medios de transporte.

Motor electrico

Desde que Faraday describió el proceso de inducción y generación de la corriente eléctrica, se iniciaron experiencias y proyectos que culminaron con el invento y fabricación de los diferentes tipos de motores eléctricos que existen. El paso definitivo lo consiguió el ingeniero Tesla que, en 1887, fabricó el primer motor asíncrono trifásico de corriente alterna. Un motor eléctrico es un dispositivo dinamoeléctrico encargado de transformar energía eléctrica en energía mecánica por medio de la interacción de campos magnéticos.

Los motores eléctricos son ampliamente utilizados en instalaciones industriales y electrodomésticos, por su economía, limpieza, comodidad y seguridad de funcionamiento. Se fabrican desde potencias muy pequeñas hasta grandes potencias, y con velocidades fijas, ajustables o variables. Tanto los motores de corriente alterna como los motores de corriente continua se basan en el mismo principio de funcionamiento, el cuál establece que si un conductor por el que circula una corriente eléctrica se encuentra dentro de la acción de un campo magnético, éste tiende a desplazarse perpendicularmente a las líneas de acción del campo magnético. Por otro lado, cuando pasa corriente eléctrica por un conductor se produce un campo magnético. En consecuencia, si se lo pone dentro de la acción de un campo magnético potente, el producto de la interacción de ambos campos magnéticos hace que el conductor tienda a desplazarse produciendo así la energía mecánica. Dicha energía es comunicada al exterior mediante la rotación de un dispositivo llamado eje, el cual lleva acoplado generalmente una polea de transmisión.

Transformador

El origen del transformador se remonta a 1851, cuando el físico alemán Heinrich Daniel Ruhmkorff diseñó la llamada bobina de Ruhmkorff, precursora de los transformadores modernos. El transformador es una máquina eléctrica carente de movimiento que permite aumentar o disminuir el voltaje o tensión en un circuito eléctrico de corriente alterna, manteniendo la frecuencia y la potencia con un alto rendimiento. Los transformadores son dispositivos basados en el fenómeno de la inducción electromagnética y están constituidos, en su forma más simple, por dos bobinas devanadas sobre un núcleo cerrado de hierro dulce o hierro silicio. Las bobinas o devanados se denominan primario y secundario, según correspondan a la entrada o salida del sistema en cuestión, respectivamente. El funcionamiento se produce cuando se aplica una fuerza electromotriz alterna en el devanado primario, las variaciones de intensidad y sentido de la corriente alterna crearán un campo magnético variable dependiendo de la frecuencia de la corriente. Este campo magnético variable originará, por inducción, la aparición de una fuerza electromotriz en los extremos del devanado secundario. La relación teórica entre la fuerza electromotriz inductora (Ep), la aplicada al devanado primario y la fuerza electromotriz inducida (Es), la obtenida en el secundario, es directamente proporcional al número de espiras de los devanados primario (Np) y secundario (Ns)

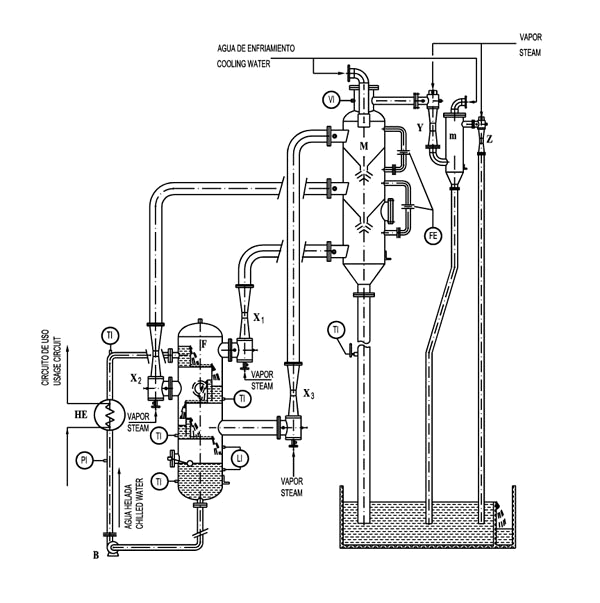

Máquina frigoríficas y aire acondicionado

La invención de las máquinas frigoríficas ha supuesto un avance importante en todos los aspectos relacionados con la conservación y trasiego de alimentos frescos que necesitan conservarse fríos para que tengan mayor duración en su estado natural, y en conseguir una climatización adecuada en viviendas y locales públicos. Las máquinas frigoríficas se clasifican en congeladoras y en refrigeradoras. Las de uso industrial están ubicadas en empresas, barcos o camiones que trabajan con alimentos congelados o refrigerados; en el ámbito doméstico se utilizan máquinas conocidas con el nombre de frigorífico y congelador, así como aparatos de aire acondicionado que están presente en muchas viviendas variando en prestaciones y capacidad.

En 1784 William Cullen construye la primera máquina para enfriar, pero hasta 1927 no se fabrican los primeros refrigeradores domésticos (de General Electric). Cuatro años más tarde, Thomas Midgley descubre el freón, que por sus propiedades ha sido desde entonces muy empleado como fluido de trabajo en máquinas de enfriamiento como equipos de aire acondicionado y refrigeradores, tanto a escala industrial como doméstica. Sin embargo, se ha demostrado que el freón y los compuestos químicos similares a él, también conocidos como clorofluorocarburos (CFC), son los principales causantes de la destrucción en la capa de ozono, produciendo el agujero detectado en la Antártida, por lo que en 1987 se firmó el Protocolo de Montreal para restringir el uso de estos compuestos. En la actualidad (2008) todas las máquinas frigoríficas utilizan gases refrigerantes que no perjudican a la capa de ozono.

Una máquina frigorífica es un tipo de máquina térmica generadora que transforma algún tipo de energía, habitualmente mecánica, en energía térmica para obtener y mantener en un recinto una temperatura menor a la temperatura exterior. La energía mecánica necesaria puede ser obtenida previamente a partir de otro tipo de energía, como la energía eléctrica mediante un motor eléctrico. Esta transferencia se realiza mediante un fluido frigorígeno o refrigerante, que en distintas partes de la máquina sufre transformaciones de presión, temperatura y fase (líquida o gaseosa); y que es puesto en contacto térmico con los recintos para absorber calor de unas zonas y transferirlo a otras.

Una máquina frigorífica debe contener como mínimo los cuatro siguientes elementos:

* Compresor: es el elemento que suministra energía al sistema. El refrigerante llega en estado gaseoso al compresor y aumenta su presión.
* Condensador: es un intercambiador de calor, en el que se disipa el calor absorbido en el evaporador (más adelante) y la energía del compresor. En el condensador el refrigerante cambia de fase pasando de gas a líquido.
* Sistema de expansión: el refrigerante líquido entra en el dispositivo de expansión donde reduce su presión y esta a su vez reduce bruscamente su temperatura.
* Evaporador: el refrigerante a baja temperatura y presión pasa por el evaporador, que al igual que el condensador es un intercambiador de temperatura, y absorbe el calor del recinto donde está situado. El refrigerante líquido que entra al evaporador se transforma en gas al absorber el calor del recinto.

Tanto en el evaporador como en el condensador la transferencia energética se realiza principalmente en forma de calor latente.

Electroimán

Un electroimán es un tipo de imán en el que el campo magnético se produce mediante el flujo de una corriente eléctrica, desapareciendo en cuanto cesa dicha corriente. Fue inventado por el electricista británico William Sturgeon en 1825. Sturgeon podía regular su electroimán, lo que supuso el principio del uso de la energía eléctrica en máquinas útiles y controlables, estableciendo los cimientos para las comunicaciones electrónicas a gran escala.

Electroquímica

Desde el punto de vista Fisicoquímico los conductores más importantes son los del tipo electrolíticos, es decir los electrolitos; estos se distinguen de los conductores electrónicos, como los metales por el hecho de que el paso de una corriente eléctrica va acompañada por el transporte de materia.

Cuando pasa una corriente eléctrica a través de un conductor electrolito, el transporte de materia se manifiesta en las discontinuidades del sistema. Por ej., si en una disolución acuosa diluida en un ácido se sumergen dos alambres, preferentemente de platino, unidos a los 2 polos de una batería voltaica que actúa como fuente de corriente, se desprenden en los alambres burbujas de hidrogeno y oxigeno respectivamente, si la disolución electrolítica contuviera una sal de cobre o plata se liberaría el metal correspondiente en lugar de hidrogeno. Los fenómenos asociados con la electrólisis fueron estudiados por Faraday y la nomenclatura que utilizó y que se emplea todavía fue ideada por Whewell.

Las celdas electroquímicas se usan principalmente con dos fines:

1. Convertir la energía química en eléctrica
2. Convertir la energía eléctrica en química

En las pilas secas comunes y en el acumulador de plomo tenemos convertidores de energía química en eléctrica, mientras que en la carga de la batería de almacenamiento y en la purificación electrolitica del cobre se utiliza la energía eléctrica para realizar una acción química. Una celda es un dispositivo simple de dos electrodos y un electrolito capaz de dar electricidad por la acción química dentro de la celda, o de producir una acción química por el paso de electricidad a su través. Una batería, por otra parte, es una combinación de dos o mas celdas dispuestas en serie o en paralelo. Así el acumulador de plomo es una batería constituidas por tres celdas conectadas en serie.

El método mas común de determinar la diferencia de potencial entre dos puntos cualesquiera en un circuito eléctrico es el de conectar un voltímetro entre aquellos, leyendose directamente el voltaje con el instrumento

Electroválvula

Una electroválvula es un dispositivo diseñado para controlar el flujo de un fluido a través de un conducto como puede ser una tubería. Es de uso muy común en los circuitos hidráulicos y neumáticos de maquinaria e instalaciones industriales.

Una electroválvula tiene dos partes fundamentales: el solenoide y la válvula. El solenoide convierte energía eléctrica en energía mecánica para actuar la válvula.

Existen varios tipos de electroválvulas. En algunas electroválvulas el solenoide actúa directamente sobre la válvula proporcionando toda la energía necesaria para su movimiento. Es corriente que la válvula se mantenga cerrada por la acción de un muelle y que el solenoide la abra venciendo la fuerza del muelle.

También es posible construir electroválvulas biestables que usan un solenoide para abrir la válvula y otro para cerrar o bien un solo solenoide que abre con un impulso y cierra con el siguiente.

Las electroválvulas pueden ser cerradas en reposo o normalmente cerradas lo cual quiere decir que cuando falla la alimentación eléctrica quedan cerradas o bien pueden ser del tipo abiertas en reposo o normalmente abiertas que quedan abiertas cuando no hay alimentación.

Hay electroválvulas que en lugar de abrir y cerrar lo que hacen es bifurcar o repartir la entrada entre dos salidas. Este tipo de electroválvulas a menudo se usan en los sistemas de calefacción por zonas, lo que permite calentar varias zonas de forma independiente utilizando una sola bomba de circulación.

En otro tipo de electroválvula el solenoide no controla la válvula directamente sino que el solenoide controla una válvula piloto secundaria y la energía para la actuación de la válvula principal la suministra la presión del propio fluido

Iluminacion y alumbrado

La iluminación o alumbrado público es la acción o efecto de iluminar usando electricidad, vías públicas, monumentos, autopistas, aeropuertos, recintos deportivos, etc., así como la iluminación de las viviendas y especialmente la de los lugares de trabajo cuando las condiciones de luz natural no proporcionan la visibilidad adecuada.

En la técnica se refiere al conjunto de lámparas, bombillas, focos, tubos fluorecentes, entre otros, que se instalan para producir la iluminación requerida, tanto a niveles prácticos como decorativos. Con la iluminación se pretende, en primer lugar conseguir un nivel de iluminación, o iluminancia, adecuado al uso que se quiere dar al espacio iluminado, cuyo nivel dependerá de la tarea que los usuarios hayan de realizar.

La iluminación en los centros de trabajo debe prevenir que se produzca fatiga visual, que se ocasiona si los lugares de trabajo y las vías de circulación no disponen de suficiente iluminación, ya sea natural o artificial, adecuada y suficiente durante la noche y cuando no sea suficiente la luz natural.

Los locales, los lugares de trabajo y las vías de circulación en los que los trabajadores estén particularmente expuestos a riesgos en caso de avería de la iluminación artificial deben contar con una iluminación de seguridad de intensidad y duración suficiente. La iluminación deficiente ocasiona fatiga visual en los ojos, perjudica el sistema nervioso, degrada la calidad del trabajo y es responsable de una buena parte de los accidentes de trabajo.

Produccion de calor

El físico británico James Prescott Joule descubrió en la década de 1860 que si en un conductor circula corriente eléctrica, parte de la energía cinética de los electrones se transforma en calor debido al choque que sufren con las moléculas del conductor por el que circulan, elevando la temperatura del mismo. Este efecto es conocido como efecto Joule en honor a su descubridor. Este efecto fue definido de la siguiente manera: "La cantidad de energía calorífica producida por una corriente eléctrica, depende directamente del cuadrado de la intensidad de la corriente, del tiempo que ésta circula por el conductor y de la resistencia que opone el mismo al paso de la corriente". Matemáticamente se expresa como

Q = I^2\cdot R\cdot t \,

donde

Q es la energía calorífica producida por la corriente;
I es la intensidad de la corriente que circula y se mide en amperios;
R es la resistencia eléctrica del conductor y se mide en ohmios;
t es la tiempo el cual se mide en segundos.

Así, la potencia disipada por efecto Joule será:

P = R\cdot I^2 = \frac{V^2}{R}\,

donde V es la diferencia de potencial entre los extremos del conductor.

Microscópicamente el efecto Joule se calcula a través de la integral de volumen del campo eléctrico \vec{E} por la densidad de corriente \vec{J}:

P = \int\!\!\!\int\!\!\!\int_V \vec{J}\cdot \vec{E} dV \,

La resistencia es el componente que transforma la energía eléctrica en energía calorífica. En este efecto se basa el funcionamiento de los diferentes electrodomésticos que aprovechan el calor en sus prestaciones —braseros, tostadoras, secadores de pelo, calefacciones, etc.— y algunos aparatos empleados industrialmente —soldadores, hornos industriales, etc.— en los que el efecto útil buscado es, precisamente, el calor que desprende el conductor por el paso de la corriente. Sin embargo, en la mayoría de las aplicaciones de la electricidad es un efecto indeseado y la razón por la que los aparatos eléctricos y electrónicos necesitan un ventilador que disipe el calor generado y evite el calentamiento excesivo de los diferentes dispositivos.

Robótica y máquinas CNC

Una de las innovaciones más importantes y trascendentales en la producción de todo tipo de objetos en la segunda mitad del siglo XX ha sido la incorporación de robots, autómatas programables y máquinas guiadas por Control numérico por computadora (CNC) en las cadenas y máquinas de producción, principalmente en tareas relacionadas con la manipulación, trasiego de objetos, procesos de mecanizado y soldadura. Estas innovaciones tecnológicas han sido viables entre otras cosas por el diseño y construcción de nuevas generaciones de motores eléctricos de corriente continua controlados mediante señales electrónicas de entrada y salida y el giro que pueden tener en ambos sentidos, así como la variación de su velocidad, de acuerdo con las instrucciones contenidas en el programa de ordenador que los controla. En estas máquinas se utilizan tres tipos de motores eléctricos: motores paso a paso, servomotores o motores encoder, y motores lineales. La robótica es una rama de la tecnología que estudia el diseño y construcción de máquinas capaces de desempeñar tareas repetitivas, tareas en las que se necesita una alta precisión, tareas peligrosas para el ser humano o tareas irrealizables sin intervención de una máquina. Las ciencias y tecnologías en las que se basa son, entre otras, el álgebra, los autómatas programables, las máquinas de estados, la mecánica, la electrónica y la informática.

Un robot se define como una entidad hecha por el hombre y una conexión de retroalimentación inteligente entre el sentido y la acción directa bajo el control de un ordenador previamente programado con las tareas que tiene que realizar. Las acciones de este tipo de robots son generalmente llevadas a cabo por motores o actuadores que mueven extremidades o impulsan al robot. Hacia 1942, Isaac Asimov da una versión humanizada a través de su conocida serie de relatos, en los que introduce por primera vez el término robótica con el sentido de disciplina científica encargada de construir y programar robots. Además, este autor plantea que las acciones que desarrolla un robot deben ser dirigidas por una serie de reglas morales, llamadas las Tres leyes de la robótica.

Los robots son usados hoy en día (2008) para llevar a cabo tareas sucias, peligrosas, difíciles, repetitivas o embotadas para los humanos. Esto usualmente toma la forma de un robot industrial usado en las líneas de producción. Otras aplicaciones incluyen limpieza de residuos tóxicos, exploración espacial, minería, búsqueda y rescate de personas y localización de minas terrestres. La manufactura continúa siendo el principal mercado donde los robots son utilizados. En particular, los robots articulados (similares en capacidad de movimiento a un brazo humano) son los más usados comúnmente. Las aplicaciones incluyen soldado, pintado y carga de maquinaria. La industria automotriz ha tomado gran ventaja de esta nueva tecnología donde los robots han sido programados para reemplazar el trabajo de los humanos en muchas tareas repetitivas. Recientemente, se ha logrado un gran avance en los robots dedicados a la medicina que utiliza robots de última generación en procedimientos de cirugía invasiva mínima. La automatización de laboratorios también es un área en crecimiento. Los robots siguen abaratándose y empequeñeciéndose en tamaño, gracias a la miniaturización de los componentes electrónicos que se utilizan para controlarlos. También, muchos robots son diseñados en simuladores mucho antes de que sean construidos e interactúen con ambientes físicos reales.

Señales luminosas

Se denomina señalización de seguridad al conjunto de señales que, referido a un objeto, actividad o situación determinada, proporcione una indicación o una obligación relativa a la seguridad o la salud en el trabajo mediante una señal en forma de panel, un color, una señal luminosa o acústica, una comunicación verbal o una señal gestual, según proceda.

Hay dos tipos de señales luminosas: las que actúan de forma intermitente y las que actúan de forma continuada. Las señales luminosas tienen el siguiente código de colores:

* Rojo: condiciones anormales que precisan de una acción inmediata del operario.
* Ámbar: atención o advertencia.
* Verde: máquina dispuesta.
* Blanco: circuito en tensión. Condiciones normales.
* Azul: cualquier significado no previsto por los colores anteriores

Cuando se utilice una señal luminosa intermitente, la duración y frecuencia de los destellos deberán permitir la correcta identificación del mensaje, evitando que pueda ser percibida como continua o confundida con otras señales luminosas.

Semáforos

Semáforo en vía pública.

Un semáforo es un dispositivo eléctrico que regula el tráfico de vehículos y peatones en las intersecciones de vías urbanas que soporten mucho tráfico. También se utilizan semáforos en las vías de trenes paar regular el tráfico de convoyes por las vías. El tipo más frecuente tiene tres luces de colores:

* Verde, para avanzar
* Rojo, para detenerse
* Amarillo o ámbar, como paso intermedio del verde a rojo, o precaución si está intermitente.

Fue en 1914 cuando se instaló el primer semáforo eléctrico, en Cleveland (Estados Unidos). Contaba con luces rojas y verdes, colocadas sobre unos soportes con forma de brazo y además incorporaba un emisor de zumbidos.

Los semáforos han ido evolucionando con el paso del tiempo y actualmente (2008) se están utilizando lámparas a LED para la señalización luminosa, puesto que las lámparas de LED utilizan sólo 10% de la energía consumida por las lámparas incandescentes, tienen una vida estimada 50 veces superior, y por tanto generan importantes ahorros de energía y de mantenimiento, satisfaciendo el objetivo de conseguir una mayor fiabilidad y seguridad pública.

La óptica de LED está compuesta por una placa de circuito impreso, policarbonato de protección, casquillo roscante E-27, todos estos elementos integrados sobre un soporte cónico. El circuito impreso, policarbonato de protección y envolvente cónica, poseen orificios de ventilación para facilitar la evacuación de calor de su interior.[

Telecomunicaciones

El término telecomunicación quedó definido en 1973 por la Unión Internacional de Telecomunicaciones (ITU) en los términos siguientes: "Telecomunicación es toda transmisión, emisión o recepción, de signos, señales, escritos, imágenes, sonidos o informaciones de cualquier naturaleza por hilo, radioelectricidad, medios ópticos u otros sistemas electromagnéticos".

La base matemática sobre la que se apoyan las telecomunicaciones fue desarrollada por el físico inglés James Clerk Maxwell. Maxwell, en el prefacio de su obra Treatise on Electricity and Magnetism (1873), predijo que era posible propagar ondas por el espacio libre utilizando descargas eléctricas, hecho que corroboró Heinrich Hertz en 1887, ocho años después de la muerte de Maxwell, y que, posteriormente, supuso el inicio de la era de la comunicación rápida a distancia. Hertz desarrolló el primer transmisor de radio generando radiofrecuencias entre 31 MHz y 1.25 GHz.

Las telecomunicaciones comienzan en la primera mitad del siglo XIX con el telégrafo eléctrico. Más tarde se desarrolló el teléfono, con el que fue posible comunicarse utilizando la voz, y, posteriormente, se produjo la revolución de la comunicación inalámbrica: las ondas de radio. A principios del siglo XX aparece el teletipo que, utilizando el código Baudot, permitía enviar y recibir texto en algo parecido a una máquina de escribir. En 1923 se presentó el primer aparato de televisión, existiendo controversia sobre quién fue el inventor del mismo: Vladmir Kosma Zworykin o Philo Taylor Farnsworth. Ambos hombres estaban trabajando en la creación del aparato de TV al mismo tiempo pero en distintos lugares. Aunque Zworykin consiguió una patente para la televisión en EE.UU. y por ello se le cita habitualmente como el primer inventor, Farnsworth fue capaz de producir primero una verdadera imagen de televisión el 7 de septiembre de 1927.

El auge de las telecomunicaciones empieza cuando se sitúan en el espacio los primeros satélites de comunicaciones donde las ondas electromagnéticas se transmiten gracias a la presencia en el espacio de satélites artificiales situados en órbita alrededor de la Tierra. Un satélite actúa básicamente como un repetidor situado en el espacio: recibe las señales enviadas desde la estación terrestre y las reemite a otro satélite o de vuelta a los receptores terrestres. Los satélites son puestos en órbita mediante cohetes espaciales que los sitúan circundando la Tierra a distancias relativamente cercanas fuera de la atmósfera. Las antenas utilizadas preferentemente en las comunicaciones vía satélite son las antenas parabólicas, que tienen forma de parábola y la particularidad de que las señales que inciden sobre su superficie se reflejan e inciden sobre el foco de la parábola, donde se encuentra el elemento receptor.

Con la puesta en marcha de los satélites de comunicaciones ha sido posible disponer de muchos canales de televisión, el impresionante desarrollo de la telefonía móvil y de Internet. Internet es un método de interconexión descentralizada de redes de computadoras implementado en un conjunto de protocolos denominado TCP/IP y garantiza que redes físicas heterogéneas funcionen como una red lógica única, de alcance mundial. Sus orígenes se remontan a 1969, cuando se estableció la primera conexión de computadoras, conocida como ARPANET, entre tres universidades en California y una en Utah, EE. UU..

En el siglo XXI las telecomunicaciones están evolucionando hacia la interconexión global a través de múltiples dispositivos, cada vez más rápidos, compactos, potentes y multifuncionales. Ya no es necesario establecer enlaces físicos entre dos puntos para transmitir la información de un punto a otro. Los hechos ocurridos en un sitio pueden transmitirse a todo el mundo, lo que facilita las comunicaciones, el comercio globalizado y emplear nuevas técnicas de gestión como el método justo a tiempo.

Uso domestico

El uso doméstico de la electricidad se refiere a su empleo en los hogares. Los principales usos son alumbrado, electrodomésticos, calefacción y aire acondicionado. Se está investigando en producir aparatos eléctricos que tengan la mayor eficiencia energética posible, así como es necesario mejorar el acondicionamiento de los hogares en cuanto a aislamiento del exterior para disminuir el consumo de electricidad en el uso de la calefacción o del aire acondicionado, que son los aparatos de mayor consumo eléctrico.

Se denominan electrodomésticos a todas las máquinas o aparatos eléctricos que realizan tareas domésticas rutinarias, como pueden ser cocinar, conservar los alimentos o limpiar, tanto para un hogar como para instituciones, comercios o industrias. Los electrodomésticos se clasifican comercialmente en tres grupos:

* La línea marrón hace referencia al conjunto de electrodomésticos de vídeo y audio, tales como televisores, reproductores de música, home cinema, etc.
* La línea blanca se refiere a los principales electrodomésticos vinculados a la cocina y limpieza del hogar, tales como cocina, horno, lavadora, frigorífico, lavavajillas, congelador, aire acondicionado, secadora, etc.
* Los pequeños electrodomésticos son aparatos eléctricos pequeños que se utilizan para muchas tareas diferentes como las planchas, aspiradoras, estufas, ventiladores, microondas, cafeteras, batidoras, freidoras o depiladoras.

En los países de la Unión Europea los fabricantes de electrodomésticos están obligados a etiquetar sus productos con la llamada etiqueta energética, con el fin de contribuir al ahorro energético y a la preservación del medio ambiente.

La etiqueta energética es una herramienta informativa que indica la cantidad de energía que consume un electrodoméstico y la eficiencia con que utiliza esa energía, además de otros datos complementarios del aparato. Existen siete clases de etiquetas energéticas que se tipifican, en función de los consumos eléctricos, en diferentes colores y con letras del abecedario de la A (más eficiente) hasta la G (menos eficiente). De esta manera, los usuarios pueden valorar y comparar en el mismo momento de la compra el rendimiento energético de los distintos modelos de un mismo tipo de electrodoméstico. Las comparaciones únicamente se pueden hacer entre electrodomésticos del mismo tipo. Por ejemplo, no es comparable el consumo eléctrico de una lavadora de clase A con el de un lavavajillas de la misma clase, pero sí con el de otra lavadora de clase C.

La etiqueta tiene que estar siempre visible en el aparato expuesto. En los casos de ventas por catálogo, por Internet o por cualquier otro medio donde el consumidor no pueda ver los aparatos personalmente también se tienen que incluir las prestaciones energéticas descritas en la etiqueta.

Los electrodomésticos que, según la normativa de la Unión Europea, deben llevar obligatoriamente etiqueta energética son los siguientes: frigoríficos, congeladores y aparatos combinados, lavadoras, secadoras y lava-secadoras, lavavajillas, fuentes de luz, aparatos de aire acondicionado, hornos eléctricos, calentadores de agua y otros aparatos que almacenen agua caliente.

Uso en la industria

Los principales consumidores de electricidad son las industrias, destacando aquellas que tienen en sus procesos productivos instalados grandes hornos eléctricos, tales como siderúrgicas, cementeras, cerámicas y químicas. También son grandes consumidores los procesos de electrólisis (producción de cloro y aluminio) y las plantas de desalación de agua de mar.

En algunos países, por ejemplo España, existen unos contratos de suministro especiales con estos grandes consumidores de electricidad a los que se les concede una tarifa muy baja a cambio de la posibilidad de cortarles el suministro eléctrico (lo que les obliga a un paro técnico), cuando las previsiones meteorológicas prevén olas de calor o de frío intenso, para evitar la saturación del suministro a causa del alto consumo doméstico de aire acondicionado o calefacción. Estos grandes consumidores hacen también funcionar sus hornos más potentes en horario nocturno cuando la tarifa eléctrica es más reducida. En el caso español, el uso de estas tarifas especiales podría ser prohibido por la Comisión Europea al considerarlas incentivos injustos a costa de los demás usuarios de electricidad.

Las industrias también consumen electricidad para suministrar iluminación eléctrica cuando no es posible la iluminación natural, a fin de prevenir que se produzca fatiga visual en los trabajadores, que se ocasiona si los lugares de trabajo y las vías de circulación no disponen de suficiente iluminación, adecuada y suficiente durante la noche.

Otro campo general de consumo eléctrico en las empresas lo constituye el dedicado a la activación de las máquinas de climatización tanto de aire acondicionado como de calefacción. El consumo de electricidad de este capítulo puede ser muy elevado si las instalaciones no están construidas de acuerdo con principios ecológicos de ahorro de energía.

Asimismo, es de uso industrial la electricidad que se emplea en los diferentes tipos de soldadura eléctrica, procesos de electrólisis, hornos eléctricos industriales utilizados en muchas tareas diferentes, entre otros.

Un campo sensible del uso de la electricidad en las empresas o instituciones lo constituyen la alimentación permanente y la tensión constante que deben tener las instalaciones de ordenadores, porque un corte imprevisto de energía eléctrica puede dañar el trabajo que se realiza en el momento del corte. Para evitar estos daños existen unos dispositivos de emergencia que palían de forma momentánea la ausencia de suministro eléctrico en la red.

Uso en el transporte

La electricidad tiene una función determinante en el funcionamiento de todo tipo de vehículos que funcionan con motores de explosión. Para producir la electricidad que necesitan estos vehículos para su funcionamiento llevan incorporado un alternador pequeño que es impulsado mediante una transmisión por polea desde el eje del cigüeñal del motor. Además tienen una batería que sirve de reserva de electricidad para que sea posible el arranque del motor cuando este se encuentra parado, activando el motor de arranque. Los componentes eléctricos más importantes de un vehículo de transporte son los siguientes: alternador, batería, equipo de alumbrado, equipo de encendido, motor de arranque, equipo de señalización y emergencia, instrumentos de control, entre otros.

La sustitución de los motores de explosión por motores eléctricos es un tema aún no resuelto, debido principalmente a la escasa capacidad de las baterías y a la lentitud del proceso de carga así como a su autonomía limitada. Se están realizando avances en el lanzamiento de automóviles híbridos con un doble sistema de funcionamiento: un motor de explosión térmico que carga acumuladores y unos motores eléctricos que impulsan la tracción en las ruedas.

Un campo donde ha triunfado plenamente la aplicación de las máquinas eléctricas ha sido el referido al funcionamiento de los ferrocarriles.
Tren de alta velocidad.

El proceso de electrificación se ha desarrollado en dos fases. La primera fue la sustitución de las locomotoras que utilizaban carbón por las locomotoras llamadas diésel que utilizaban gasóleo. Las locomotoras diésel-eléctricas consisten básicamente en dos componentes, un motor diésel que mueve un generador eléctrico, y varios motores eléctricos (conocidos como motores de tracción) que comunican a las ruedas la fuerza tractiva que mueve a la locomotora. Los motores de tracción se alimentan con corriente eléctrica y luego, por medio de engranajes, mueven las ruedas.

La puesta en servicio de locomotoras eléctricas directas constituyó un avance tecnológico importante. Las locomotoras eléctricas son aquellas que utilizan como fuente de energía la energía eléctrica proveniente de una fuente externa, para aplicarla directamente a motores de tracción eléctricos. Estas locomotoras requieren la instalación de cables de alimentación a lo largo de todo el recorrido, que se sitúan a una altura por encima de los trenes a fin de evitar accidentes. Esta instalación se conoce como catenaria. Las locomotoras toman la electricidad por un trole, que la mayoría de las veces tiene forma de pantógrafo y como tal se conoce. En los años 1980 se integraron como propulsores de vehículos eléctricos ferroviarios los motores asíncronos, y aparecieron los sistemas electrónicos de regulación de potencia que dieron el espaldarazo definitivo a la elección de este tipo de tracción por las compañías ferroviarias. El hito de los trenes eléctricos lo constituyen los llamados trenes de alta velocidad cuyo desarrollo ha sido el siguiente:

* En 1964 se inauguró el Shinkansen o tren bala japonés con motivo de los Juegos Olímpicos de Tokio, el primer tren de alta velocidad en utilizar un trazado propio,
* En 1979 se instaló en Hamburgo el primer tren de levitación magnética para la Exposición Internacional del Transporte (IVA 79), desarrollando patentes anteriores. Hubo pruebas posteriores de trenes similares en Inglaterra y actualmente operan comercialmente líneas en Japón y China. Se combinan con el sistema de monorraíl.
* En 1981 se inauguró la primera línea de Train à Grande Vitesse (Tren de Gran Velocidad), conocido como TGV, un tipo de tren eléctrico de alta velocidad desarrollado por la empresa francesa Alstom. El TGV es uno de los trenes más veloces del mundo, operando en algunos tramos a velocidades de hasta 320 km/h teniendo el récord de mayor velocidad media en un servicio de pasajeros y el de mayor velocidad en condiciones especiales de prueba. En 1990 alcanzó la velocidad de 515,3 km/h, y en el 2007 superó su propio registro al llegar a los 574,8 km/h en la línea París-Estrasburgo.

A pesar del desarrollo de las locomotoras eléctricas directas, en amplias zonas del planeta se siguen utilizando locomotoras diésel.
